肘節式高速超精密壓力機 Marx-30T、Marx-40T、Marx-60T、Marx-80T
*該肘節式沖壓機最大限度地發揮肘節式機構特性，具有機構簡單、容量大、高鋼性、熱平衡性好的特點。
*配備完全對向式平衡，盡可能減少由于SPM變化導致的閉模高度位移以及首次沖壓與二次沖壓的下死點位移。
*采用左右分力相互抵消的平衡機構、雙柱8面滾針導軌各雙導軌，進一步提高了滑塊的偏心載荷能力。
*配備高壽命、低噪音的新型無側隙離合器/制動器，實現更安靜運轉。
工作臺左右尺寸為60噸級1100mm、80噸級1500mm、在各自級別的產品系列中做到最寬。
*采用滑塊調節量加長，以及電子旋鈕式曲柄角度顯示等性能，提高了操作性。

壓印效果極佳

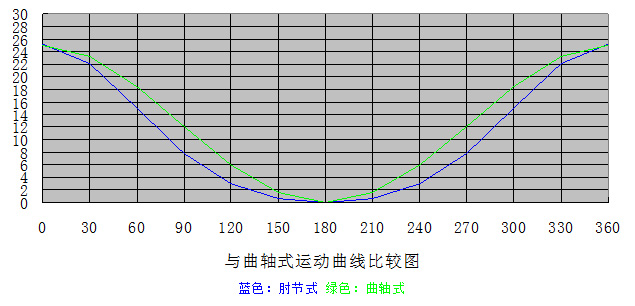

水平對稱肘節連桿結構，使沖床滑塊運動在下死點附近沖壓曲線平滑，獲得了極好的壓印效果，滿足引線框架等產品的印壓要求。同時此結構的滑塊運動方式，減少高速沖壓時對模具的沖擊，延長模具壽命。下圖為滑塊運動曲線：

剛性好、精度高—JIS特級精度
極高的加工精度；
水平對稱肘節連桿結構的熱變位移??；
動靜壓軸承技術使得沖床加減速滑塊位移最?。?br />沖床特殊材料的使用；
精密油溫冷熱控制系統的溫度控制。

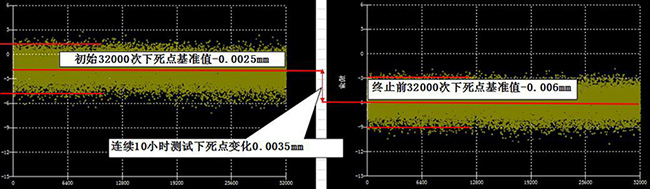

下圖為恒溫恒速條件下，下死點動態精度變化監測值：

型式		MARX-30T
加壓能力	KN	300
行程	mm	16	20	25	30
沖程數	spm	200-1250	200-1200	200-1050	200-900
閉模高度	mm	190-240
滑塊調節量	mm	50
滑塊尺寸	mm	600×300
工作臺面尺寸	mm	600×400
工作臺厚度	mm	90
工作臺開口尺寸	mm	400（上）x350(下）X60
床臺開孔尺寸	mm	400×100
主馬達	kw	11×4P
上模重量	Kg	MAX80
總重量	Kg	6500

型式		MARX-40T
加壓能力	KN	400
行程	mm	16	20	25	30
沖程數	spm	180-1250	180-1000	180-900	180-850
閉模高度	mm	190-240
滑塊調節量	mm	50
滑塊尺寸	mm	750×340
工作臺面尺寸	mm	750×500
工作臺厚度	mm	120
工作臺開口尺寸	mm	500x100
床臺開孔尺寸	mm	560x120
主馬達	kw	15×4P
上模重量	Kg	MAX105
總重量	Kg	8000

型式		MARX-60T
加壓能力	KN	600
行程	mm	20	25	32	40
沖程數	spm	100-750	100-750	100-650	100-550
閉模高度	mm	220-300
滑塊調節量	mm	80
滑塊尺寸	mm	1030×500
工作臺面尺寸	mm	1100×600
工作臺厚度	mm	140
工作臺開口尺寸	mm	800（上）x700(下）X100
床臺開孔尺寸	mm	840×120
主馬達	kw	22×4P
上模重量	Kg	MAX450
總重量	Kg	14000

型式		MARX-80T
加壓能力	KN	800
行程	mm	20	25	32	40
沖程數	spm	120-600	120-500	120-500	120-450
閉模高度	mm	240-320
滑塊調節量	mm	80
滑塊尺寸	mm	1380×580
工作臺面尺寸	mm	1500×800
工作臺厚度	mm	160
工作臺開口尺寸	mm	1160（上）x1160(下）X120
床臺開孔尺寸	mm	1200×160
主馬達	kw	30×4P
上模重量	Kg	MAX500
總重量	Kg	22000

標準配置
通用變頻器調速主馬達	√
組合型空氣摩擦離合器/制動器	√
動態平衡裝置	√
電子式凸輪角度控制開關	√
電子式曲軸角度指示器	√
觸摸式面板式操作屏 8.4英寸	√
速度計	√
總計數器（9位元電子式）	√
預置計數器（9位元電子式）	√
計時器（7位元電工式）	√
分立式操作柜	√
馬達逆轉裝置	√
誤差料插座（附切換開關）	√
電動式滑塊調節裝置	√
安全門	√
雙手式按鈕開關	√
防震裝置	√
油溫加熱冷卻器	√
材料終端停止開關（接近式）	√
材料塗油器油箱（附電磁閥）	√
材料導軌（到工作臺端面）	√
張限停止回路（定時器無）	√
200V電源插座	√
空氣接頭（1/4B)	√
作業用照明燈	√

選擇配置	備注
高壓氣嘴（附電磁閥）	√
下死點檢測裝置	√
材料塗油輥	√
飛輪剎車	√
材料氣押裝置	√
切斷計數器	√
夾模裝置	√
